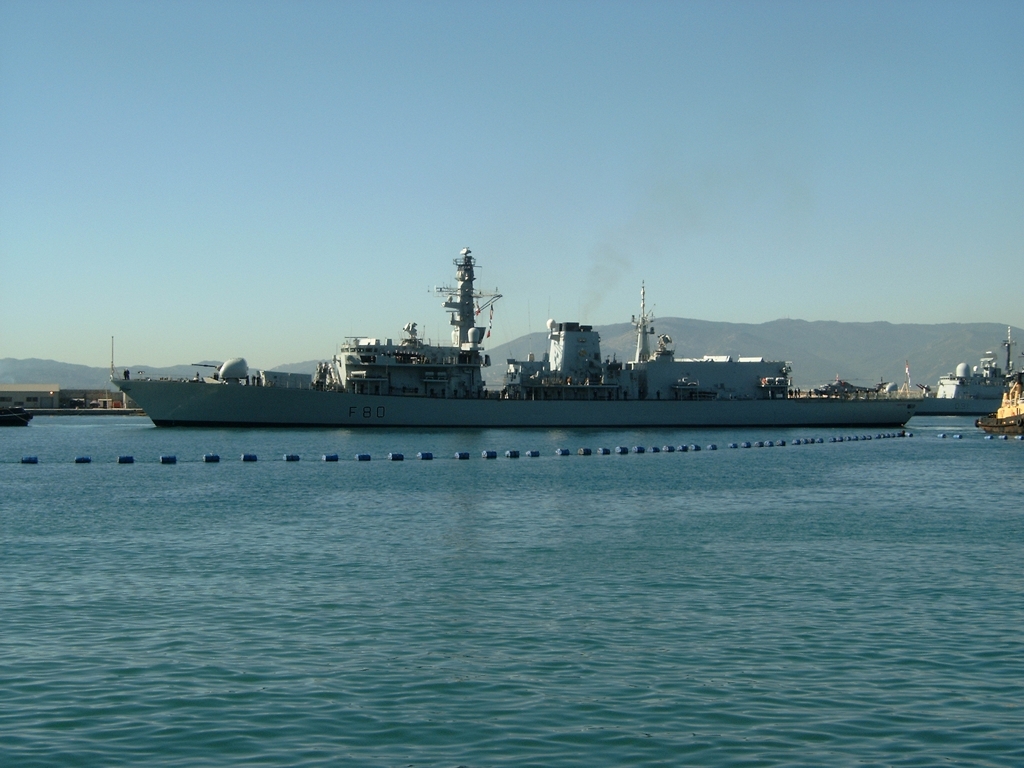

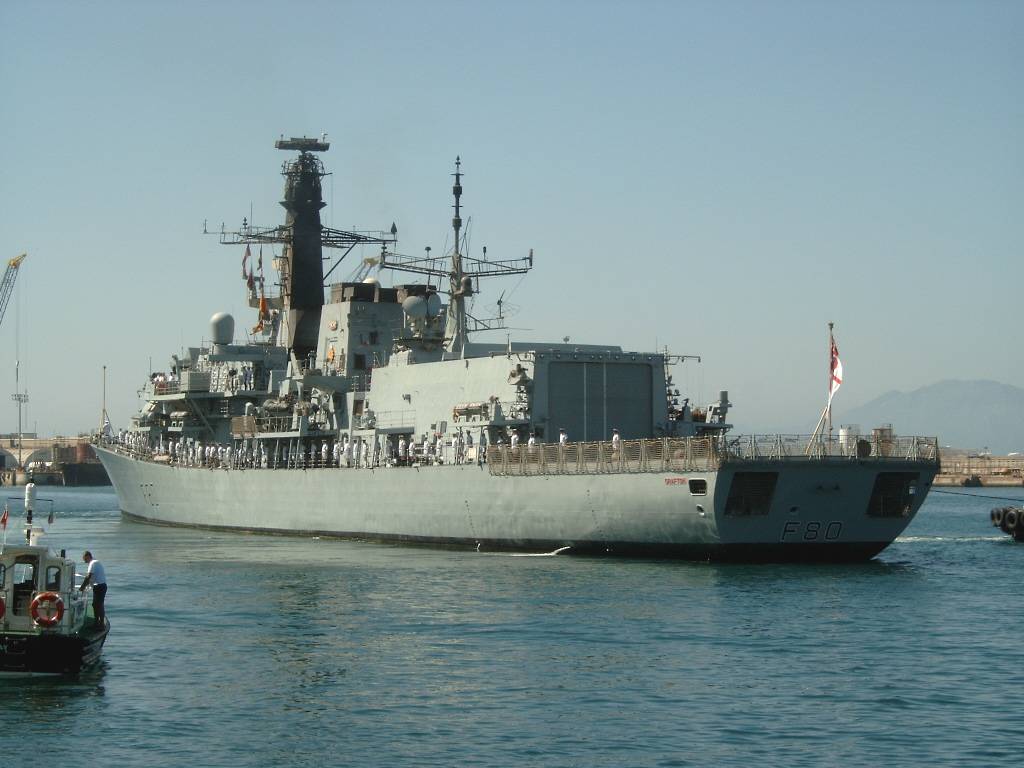

F-80 Grafton

F-80 Grafton

País: Reino Unido Reino Unido

Clase, [Tipo]: Type 23, [FF].

Constructor: Marconi Marine-Yarrow, Glasgow, Reino Unido.

Fecha botadura: 5 de noviembre de 1994.

Fecha alta: 29 de mayo de 1997.

Fecha baja: 24 de enero de 2006.

Perfil

Desplazamiento ( tm ): 3.500 estándar, 4.200 a plena carga.

Dimensiones ( metros ): 133 x 16,1 x 7,7

Propulsión: CODLAG: 2 x turbinas de gas RR Spey SM1C ( 52.300 cv ); 4 x diesels Paxman Valenta 12 RPA 200CZ ( 8.100 cv ).

Velocidad ( nudos ): 30; 15 diesel-eléctrico.

Autonomía ( millas ): 7.800 a 15 nudos.

Dotación: 174 ( 12 oficiales ) ( acomodación para 185 ( 16 oficiales )).

Cañones: 1 x Vickers 114mm/55 Mk8, 2 x Oerlikon/DES Mk1 30mm/75.

Misiles: SSM: 8 x McDonnell Douglas Harpoon ( 2 montajes cuádruples ); SAM: British Aerospace Seawolf GWS 26 Mod 1 VLS, 32 celdillas.

Torpedos: 4 x tubos de 324mm Cray Marine fijos ( 2 dobles ). Torpedos Marconi Stingray.

Radar: Aire/Superficie: Plessey Type 996(I), 3D, bandas E/F; Navegación: Kelvin Hughes Type 1007, banda I; Dirección de tiro: 2 x Marconi Type 911, bandas I/Ku.

Sónar: Ferranti/Thomson Sintra Type 2050, montado en el casco, modos de búsqueda activa y ataque; Dowty Type 2031Z, antena remolcada, búsqueda pasiva.

Contramedidas: Señuelos: 4 x Sea Gnat; Type 182, señuelo remolcado para torpedos; ESM: Racal UAT; ECM: Type 675(2) o Racal Scorpion, perturbador.

Helicóptero: 1 x Westland Lynx HMA 3/8 o 1 x EH 101 Merlin HAS 1.

Indicativo: GCOY (GolfCharlieOscarYankee)

Comentario: Vendido a Chile.

Unidades similares:

Chile FF05 Almirante Cochrane
Chile FF06 Almirante Condell
Chile FF07 Almirante Lynch
Reino Unido F78 Kent
Reino Unido F79 Portland
Reino Unido F82 Somerset
Reino Unido F83 St. Albans
Reino Unido F229 Lancaster
Reino Unido F231 Argyll
Reino Unido F233 Marlborough
Reino Unido F235 Monmouth
Reino Unido F236 Montrose
Reino Unido F239 Richmond
